應用

該類型閥門系列是被設計用來在每一次取樣操作之前和之后進行消毒滅菌處理之用。主要用于罐設備或管道里面的物料樣品采集，也可安裝在罐設備或管道的最低點用來排泄留液。廣泛應用于啤酒、牛奶、飲料、果汁，生物制藥等行業。

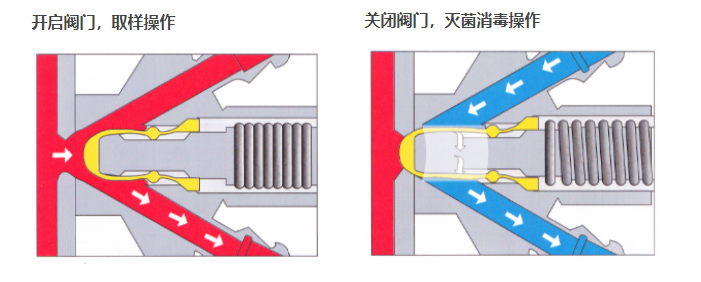

操作原理

閥門開啟：取樣

通過旋轉把手（可調節式閥門），就可以打開閥門。當軸芯及膜片開啟后，這樣就使流體得以通過取樣。

取樣完成后，關閉閥；

用蒸汽清潔閥。請參見“滅菌”

閥門關閉：滅菌取樣

反向操作手柄，閥門關閉，同時并保持兩段軟管之間的通道相通，以便進行滅菌消毒處理。如果需要使用蒸汽，則建議用戶在出口端安裝一個小型壓力調節閥。

將蒸汽軟管連接到閥的上部連接管上；打開蒸汽源，讓它流過閥以進行滅菌，在121℃下持續1分鐘；關閉蒸汽源；移走蒸汽軟管，把一個無菌橡膠塞或無菌盲板安裝到上部連接管上。

設計特點

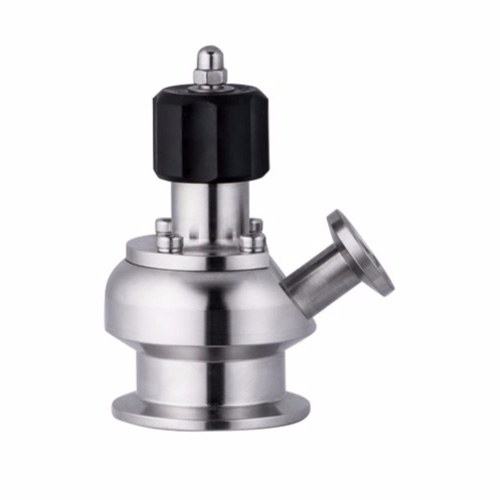

無菌取樣閥的組成部件包括三個部分：一個閥體，一個閥頭以及一片膜片。

該閥門無死角設計。

該閥門采用四氟隔膜片，確保藥液的潔凈。

該閥門內部設有錐度，取樣后使液體完全排放，無殘留。

閥體和連接件由一整塊材料制成，從而右避免出現裂紋和焊接氣孔。

技術規格

工作壓力：0～10bar

溫度范圍：1℃～150℃  干蒸汽（2bar):125℃

閥體材質：316L

閥蓋：304

密封材質：聚四氟乙烯（PTFE）

連接方式：卡箍式、焊接
